Поліуретанові сендвіч-панелі ( П ІЧ /П У R-сендвіч-панелі ) стали ідеальним вибором для будівництва холодильних сховищ завдяки своїм видатним теплоізоляційним та вогнестійким властивостям, екологічним характеристикам, а також значним перевагам в енергозбереженні та ефективності. Вибір відповідної товщини є критично важливою передумовою для досягнення ефективної та стабільної роботи холодильного сховища.
Отже, як вибрати правильний ПІР сендвіч-панелі для вашого проєкту? Сьогодні давайте разом знайдемо відповідь!
01 Як розрахувати товщину листа
Згідно з описом ізоляційних матеріалів для холодильних складів у стандарті GB 50072-2021 «Проектування холодних складів»: «Коли легкі композитні сендвіч-панелі, такі як сендвіч-панелі з металевим покриттям, використовуються для теплоізоляції та створення теплових бар'єрів у холодильних складах, горючість матеріалу серцевини сендвіч-панелі не повинна бути нижчою за клас B1. Крім того, матеріал серцевини класу B1 повинен бути термореактивним матеріалом».
Відповідно до стандарту проектування холодних складів GB 50072-2021, товщину теплоізоляційних матеріалів для огороджувальних конструкцій будівель слід розраховувати за такою формулою:
У формулі:
д: Товщина теплоізоляційного матеріалу (м)
λ: Теплопровідність теплоізоляційного матеріалу [Вт/(м·℃)]
Р0: Загальний тепловий опір огороджувальних конструкцій будівлі (м²·℃/Вт)
ой: Коефіцієнт теплопередачі зовнішньої поверхні огороджувальної конструкції будівлі [Вт/(м²·°C)]
один: Коефіцієнт теплопередачі внутрішньої поверхні огороджувальної конструкції будівлі [Вт/(м²·°C)]
ді: Товщина i-го шару матеріалу в огороджувальній конструкції будівлі без урахування шару теплоізоляції (м)
λi: Теплопровідність i-го шару матеріалу огороджувальної конструкції будівлі без урахування шару теплоізоляції [Вт/(м·°C)]
Теплопровідність: Також відома як теплопровідність, вона являє собою кількість тепла, що передається на одиницю площі (1 м²) за одиницю часу, коли шар матеріалу має різницю температур 1 K (або 1°C) між двома його сторонами та товщину 1 м за стаціонарних умов теплопередачі. Теплопровідність — це фізична величина, яка вимірює здатність матеріалу проводити тепло та є невід'ємною тепловою властивістю матеріалу.
Коефіцієнт теплопередачі: Також відомий як коефіцієнт конвективної теплопередачі, він являє собою кількість тепла, що передається на одиницю площі (1 м²) за одиницю часу під час конвективного теплообміну, коли різниця температур між рідиною та твердою поверхнею становить 1 K (або 1°C). Цей коефіцієнт безпосередньо відображає здатність до теплообміну між рідиною та твердою поверхнею. На відміну від теплопровідності (яка описує теплопередачу всередині матеріалу), він безпосередньо стосується теплообміну на межі розділу рідина-тверде тіло.
Термічний опір: Показує різницю температур, необхідну для передачі 1 Вт тепла на об'єкті. Термічний опір кількісно визначає здатність об'єкта або матеріалу перешкоджати теплопередачі, аналогічно електричному опору (який перешкоджає протіканню струму).
02 Демонстрація застосування

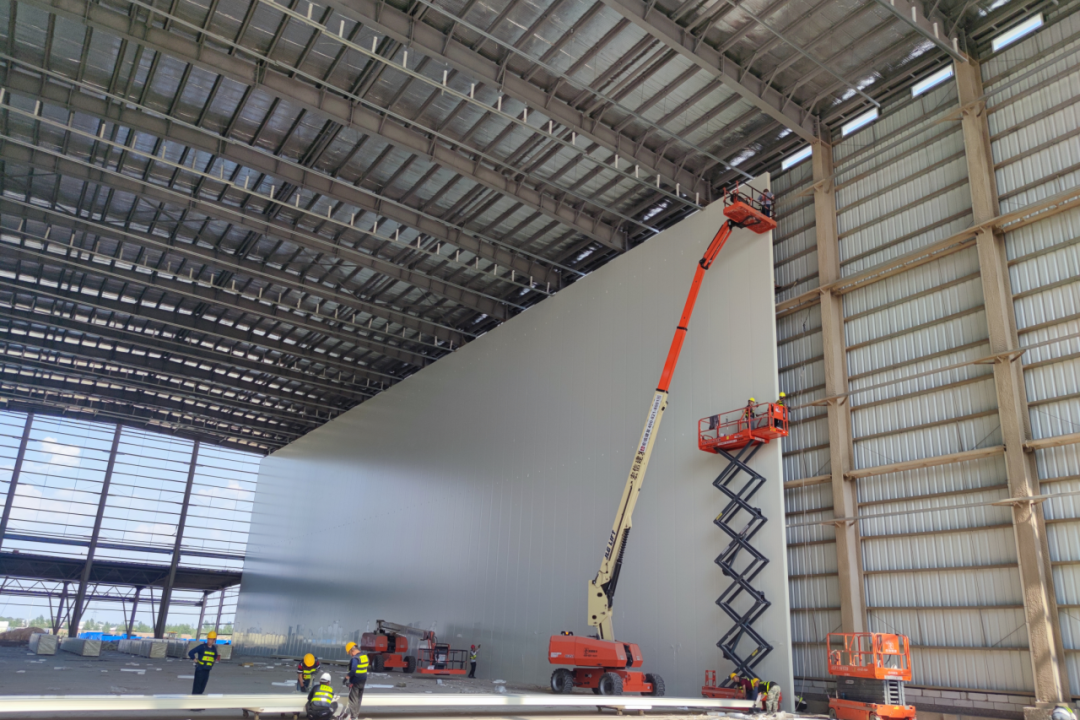

Розглянемо наступний сценарій: у певному місці існує збірний холодильний склад зі сталевим каркасом. Його зовнішні стіни та дах виготовлені з одношарових профільованих сталевих листів, а для внутрішніх стін та стель використовуються поліуретанові сендвіч-панелі. Наведено такі дані: середня температура зовнішнього повітря влітку становить 30°C, а робоча температура всередині приміщення — -18°C. Розрахуйте необхідну товщину поліуретанових сендвіч-панелей для стелі та стінових панелей.
Коефіцієнт теплопровідності, скоригований для поліуретану:
Корекція термічного різниці стін:
Загальний термічний опір поверхні стіни:
Розрахунок товщини матеріалу для утеплення стін:
Товщина ізоляції стіни не повинна бути менше 149 мм. Тому для ізоляції стіни можна вибрати поліуретанові сендвіч-панелі товщиною 150 мм.
Корекція термічної різниці стелі:
Загальне значення теплового опору для підвісних стель:
Розрахунок товщини ізоляційного матеріалу підвісної стелі:
Товщина ізоляції стелі не повинна бути менше 160 мм. Тому для ізоляції стелі можна вибрати поліуретанові сендвіч-панелі товщиною 180 мм.
03 Низька теплопровідність, вища енергоефективність

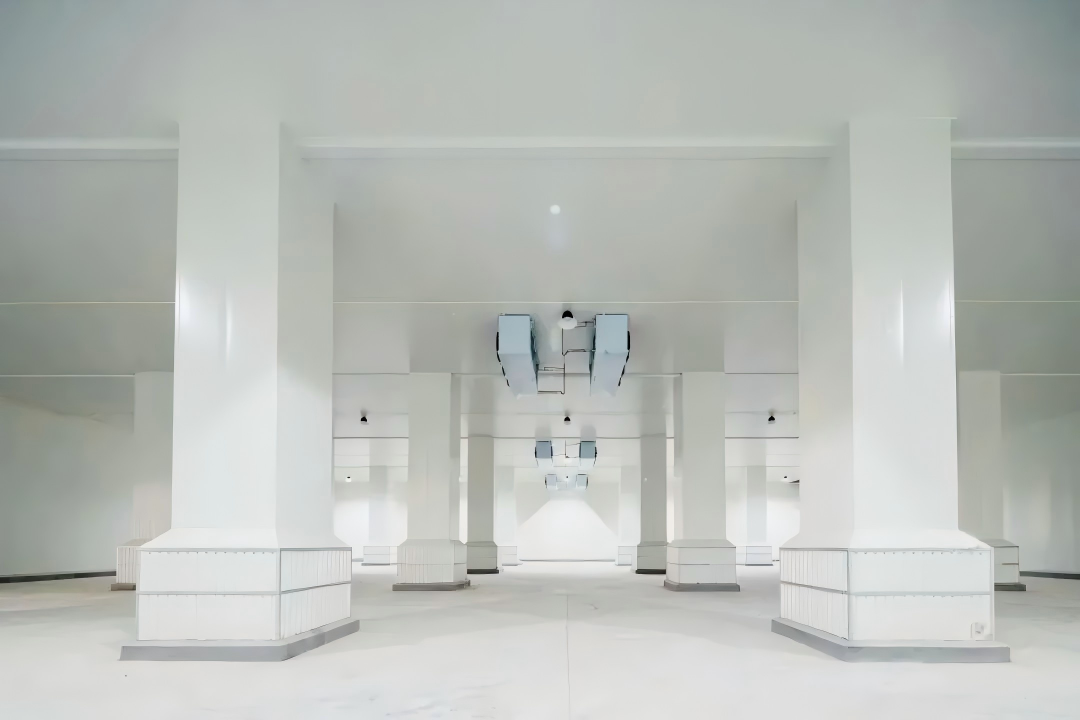

Щоб досягти чудової теплоізоляції в холодильних камерах та запропонувати високоефективні, енергозберігаючі рішення, WISKIND та BASF спільно представляють інноваційний флагманський продукт: поліуретанові панелі для зберігання холоду з низькою теплопровідністю.

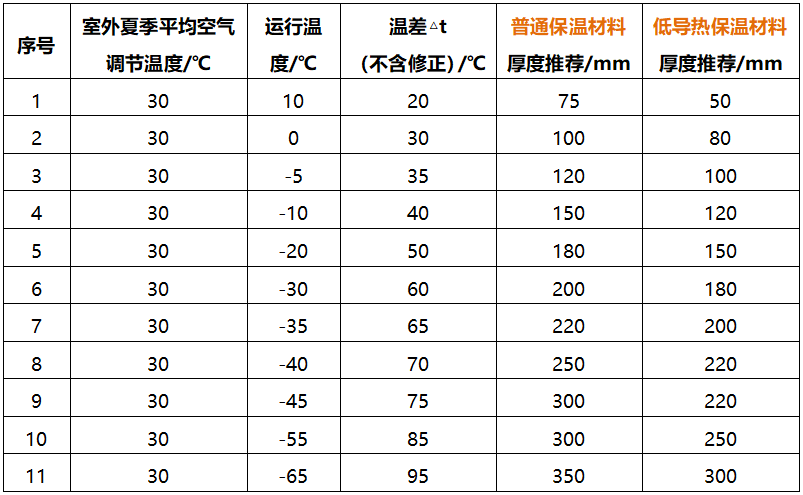

Щоб наочно проілюструвати відмінності між стандартними поліуретановими ізоляційними панелями та панелями з низькою теплопровідністю поліуретанові панелі для холодильного зберігання У наступній таблиці рекомендовано вибирати товщину для обох продуктів за однакових умов навколишнього середовища.
Примітки:
· У цій таблиці наведено ідеальні розрахунки, засновані виключно на конкретних вимогах вищезгаданого сценарію;
· Фактичні проекти слід розраховувати саме відповідно до місцевих умов та навколишнього середовища, що оточує холодильний склад;
· У цій таблиці не розрізняються стіни та стелі, для розрахунку використовується компонент з вищим тепловим опором в ідентичних сценаріях;
· Ця таблиця не включає розрахунки товщини підлоги та перегородок, а також не враховує додаткові ізоляційні матеріали (мінеральна вата, скловата, цегляні стіни тощо).
Поліуретанові панелі для холодильних систем з низькою теплопровідністю: передова технологія досягає наднизької теплопровідності 0,017–0,019 Вт/м·K, що покращує ізоляційні характеристики на 20% та підвищує ефективність роботи холодильних систем. Порівняно з традиційними ізоляційними панелями, цей продукт значно зменшує споживання енергії. 10%–15% щорічно для еквівалентної товщини панелей та площі будівлі.
